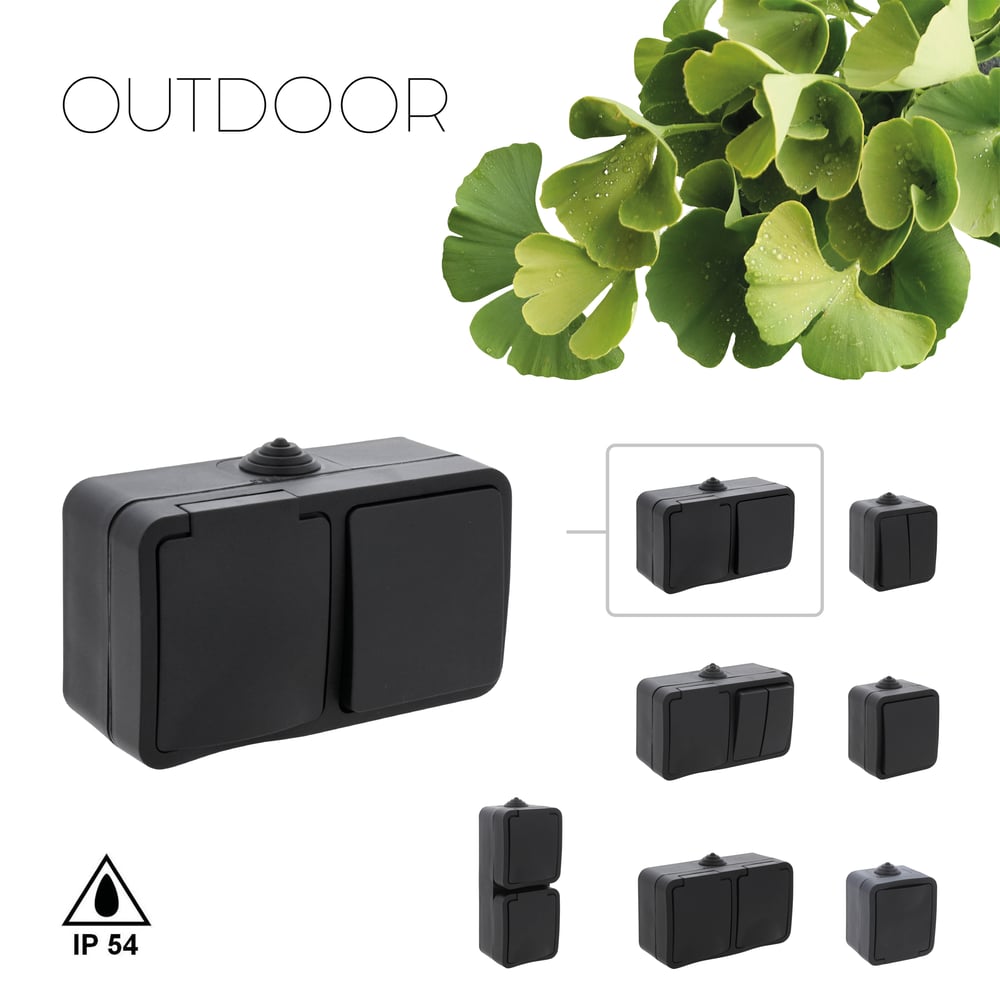

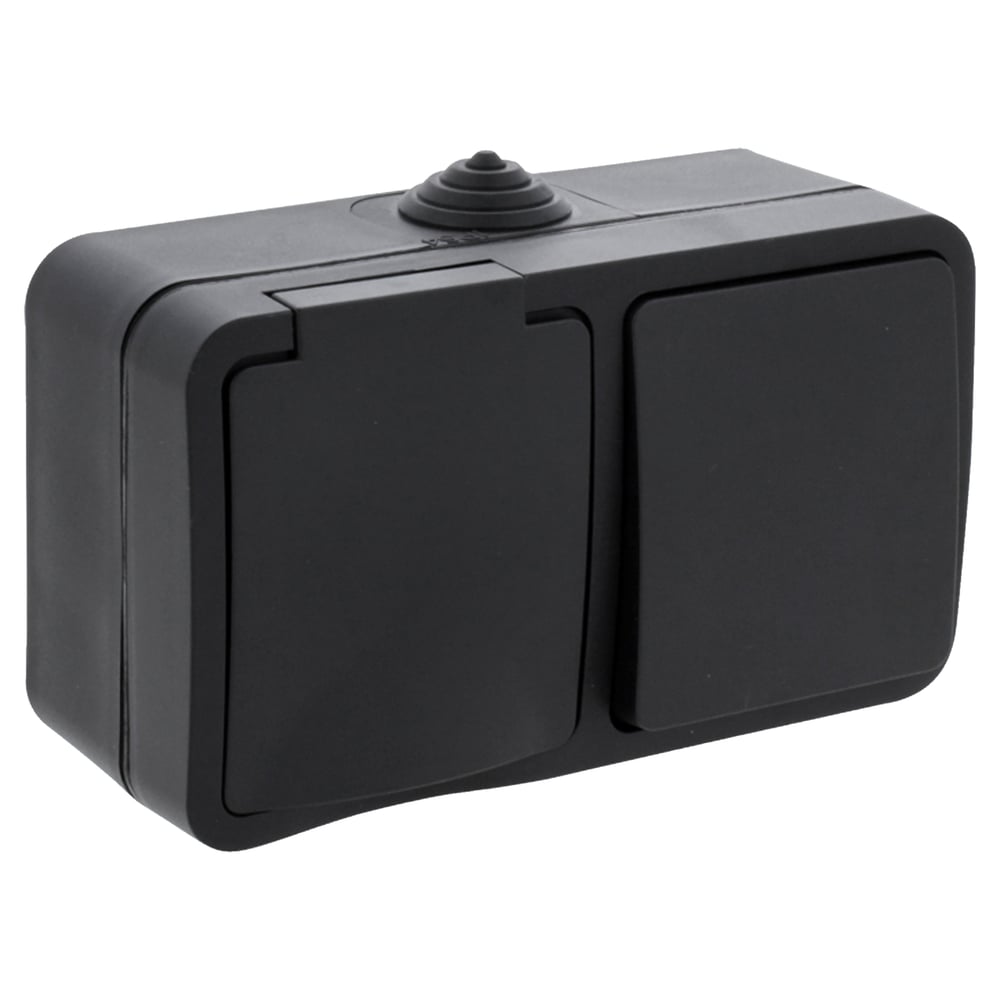

Opbouwcombinatie Wisselschakelaar met Stopcontact Randaarde IP54 Zwart - Per Stuk

Met deze zwarte opbouwcombinatie heb je een buitenstopcontact met schakelaar in één behuizing. Het stopcontact met randaarde gebruik je voor je apparaten, met de wisselschakelaar bedien je de verlichting, desgewenst vanaf twee plekken. Spatwaterdicht volgens IP54, dus geschikt voor binnen en buiten.

Stopcontact en wisselschakelaar in één opbouwdoos

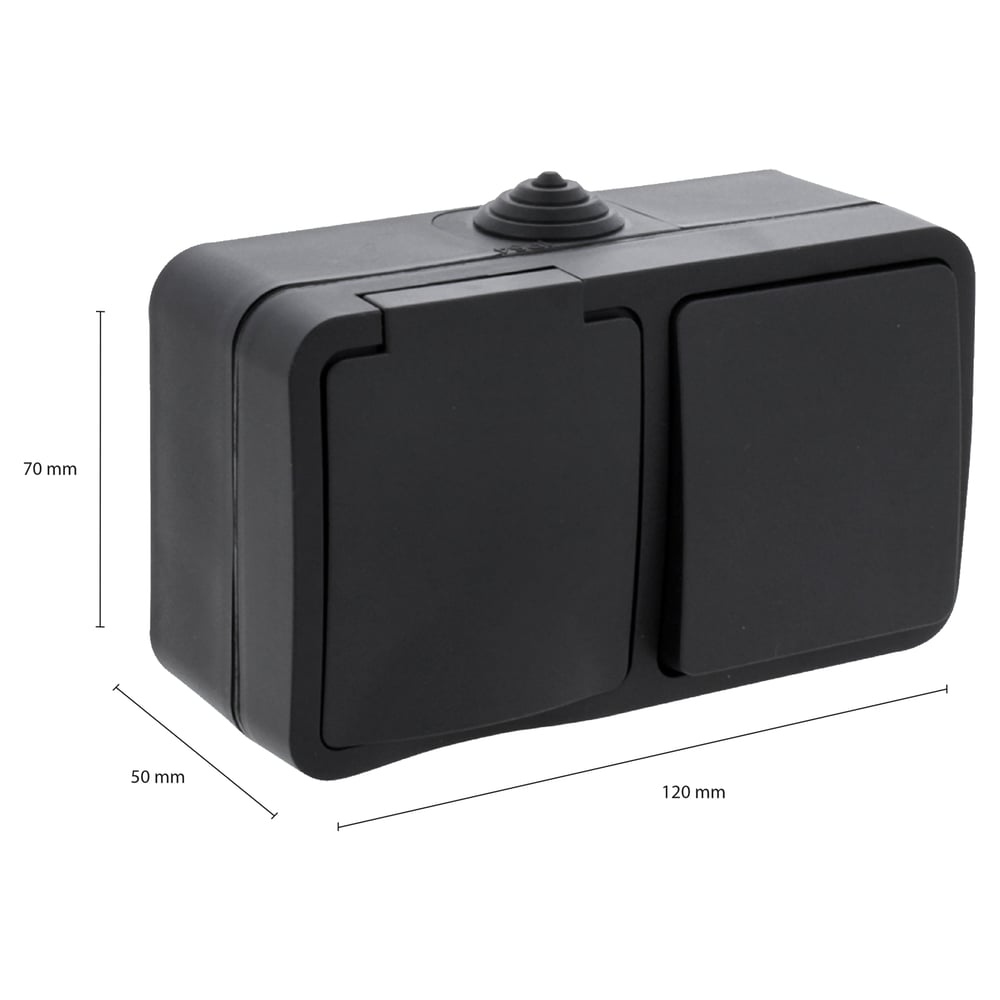

Deze combinatie bestaat uit een geaard stopcontact en een wisselschakelaar. Sluit je de schakelaar enkelpolig aan, dan bedien je een lichtpunt vanaf één plek. In een wisselschakeling met een tweede wisselschakelaar bedien je hetzelfde lichtpunt vanaf twee locaties. De zwarte behuizing meet 5 x 12 x 7,8 cm en monteer je als opbouw direct op de wand. IP54 betekent beschermd tegen stof en spatwater, niet volledig waterdicht.

Eén montagepunt voor stroom en licht in de tuin

Plaats de combinatie bijvoorbeeld bij de schuurdeur: op het stopcontact sluit je de heggenschaar of tuinverlichting aan, met de schakelaar bedien je de buitenlamp. Ook in garages, kelders, tuinhuisjes en onder overkappingen komt deze opbouwcombinatie goed van pas. Voer de bekabeling aan met een buitenkabel en sluit alles spanningsloos aan.

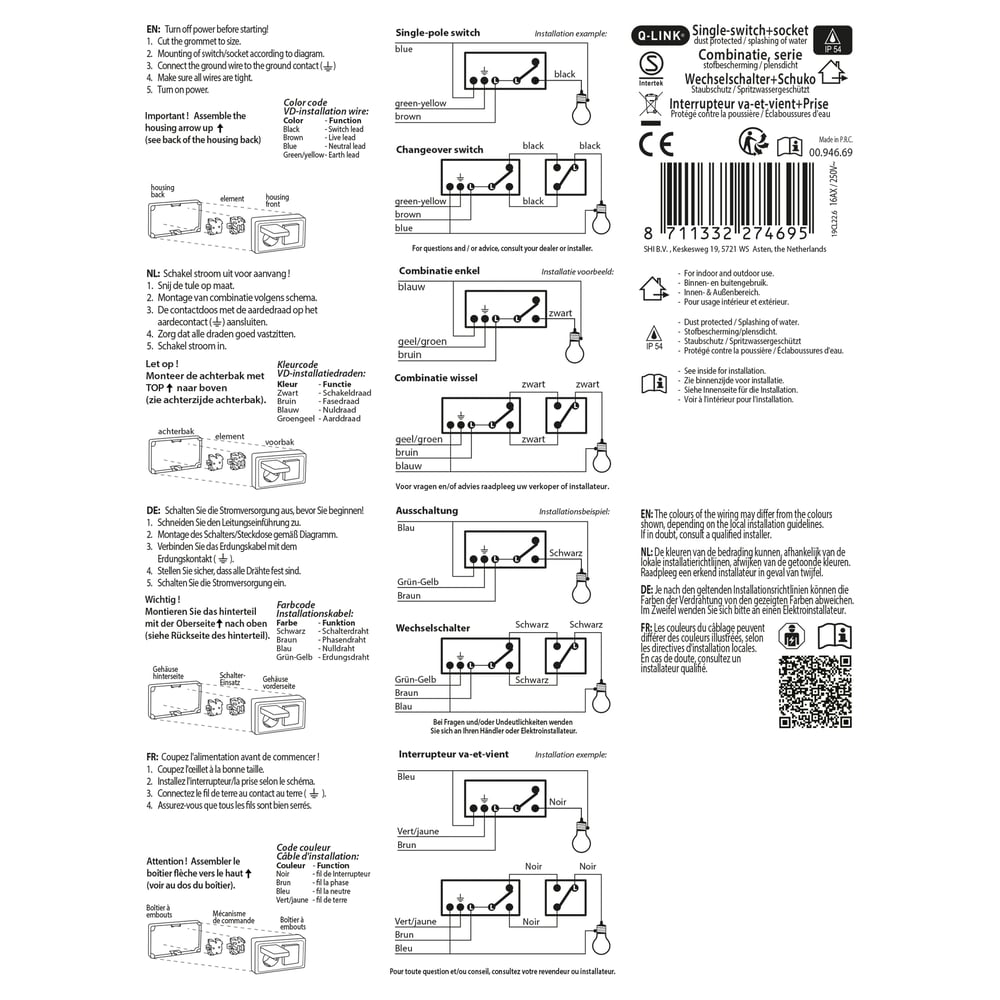

Hoe sluit je de opbouwcombinatie aan?

In deze combinatie zitten een geaard stopcontact en een wisselschakelaar in één behuizing. Je sluit beide delen aan op dezelfde voedingskabel.

1. Stap 1: Schakel de groep spanningsloos. LET OP: laat het aansluiten op de groepenkast of het vaste elektriciteitsnet altijd uitvoeren door een erkende installateur. Een onjuiste aansluiting kan brand of ernstig letsel veroorzaken.
2. Stap 2: Open de behuizing en neem het binnenwerk eruit.
3. Stap 3: Snij de tule passend op je kabeldikte en schroef de achterbak op de wand met TOP naar boven.
4. Stap 4: Sluit het stopcontact aan: bruin op de fase, blauw op de nul en groen/geel op de aarde.
5. Stap 5: Sluit de wisselschakelaar aan op de schakeldraad (zwart) en, voor bediening vanaf twee plekken, op de wisselcontacten van een tweede schakelaar.
6. Stap 6: Controleer alle klemmen, plaats het binnenwerk terug en sluit de behuizing.
7. Stap 7: Schakel de spanning in en test het stopcontact en de schakelaar.

Bestel deze zwarte combinatie online bij Wovar. Liever losse onderdelen? Bekijk dan de opbouwschakelaars en opbouwstopcontacten in dezelfde uitvoering.
